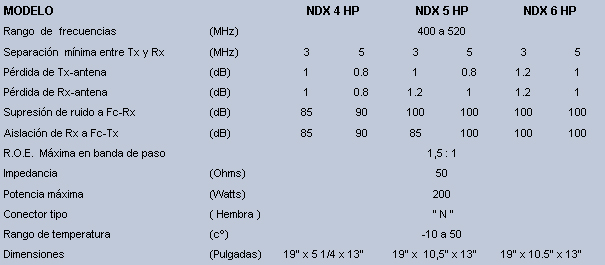

DUPLEXORES 400/520 MHZ 200 W

Los duplexores para alta potencia de la serie "HP" fueron desarrollados para su utilización en estaciones full dúplex, en la banda de frecuencias de 400 a 520 MHz. con una separación mínima de 3 Mhz entre transmisión y recepción.

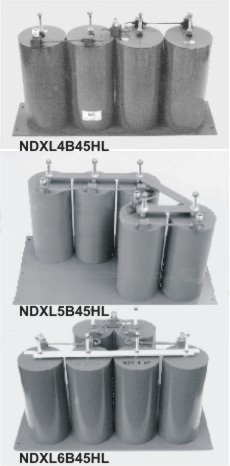

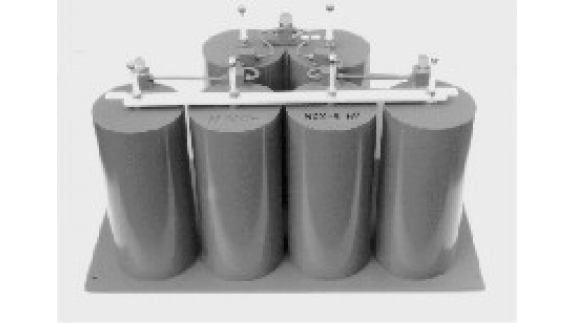

Los mismos se fabrican en tres versiones tres, cuatro y cinco cavidades resonantes cilíndricas de 4" de diámetro, interconectadas con cable coaxil semirrigido y compensados en temperatura, lo que asegura alta aislación entre Tx y Rx con baja pérdida de inserción, aún con equipos transmisores de hasta 200 watts.
Cada duplexor es ajustado en laboratorio y sometido a exigentes pruebas de calidad tanto eléctricas como mecánicas asistido por tecnología de avanzada, lo que garantiza el cumplimiento de las especificaciones aún en las condiciones mas adversas

CURVA TIPICA DEL MODELO NDXA4B45HP
Rx : 450 MHz - Tx : 455 MHz
Separación 5 MHz
Escalas: Horizontal 1 mhz / Div. / Vertical 10 dB / Div.
