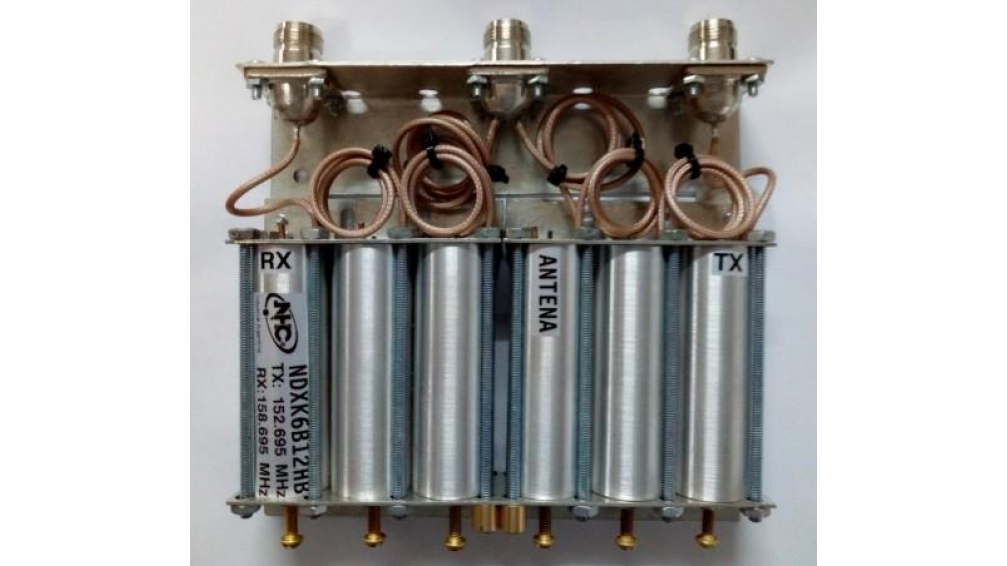

EL modelo NDXK6B12HB es un duplexor compacto para la banda de frecuencias de 130 / 200 Mhz con una separación entre transmisión y recepción de 4.5 Mhz mínimo y 12 Mhz máximo.
Este duplexor esta desarrollado tanto para utilizaciones en estaciones repetidoras full o semi dúplexfijas, como equipos portátiles. Está formado por seis resonadores independientes compensados en temperatura que utilizan cuerpos de extrucción de aluminio.
Cada duplexor es ajustado en el laboratorio y sometido a controles de calidad, tanto eléctricos como mecánicos, lo que garantiza el cumplimiento de las especificaciones aún en las condiciones más adversas
Rango de frecuencias
(MHz)
130 / 200
( Frequency Range )
Separación entre Tx y Rx
(MHz)
4.5 min / 12 max
( Frequency Separation )
Perdida de inserción ( Insertion Loss)
Tx a (to) Ant.
(dB)
1.2 max.
Rx a (to) Ant.
(dB)
1.2 max.
Aislación (Isolation)
Supresión del ruido de Tx sobre Rx
(dB)
80 min.
( Tx noise suppression at Rx )
Aislación Rx a Tx
80 min
( Rx isolation at Tx )
R.O.E. Máxima ( Maximum input VSWR )
1.5:1
Máxima potencia de entrada
Watts
50
( Maximum Imput Power )
Terminación ( Termination )
‘N’ Hembra (Female)
Rango de temperatura (Temperature Range)
-30ºC a (to) +60ºC
